EC機器人與歐姆龍EthernetIP

2025-05-28

1. 簡介

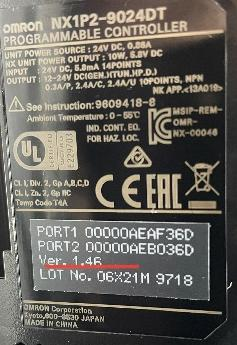

本篇文章使用EC機器人與歐姆龍PLC實現EthernetIP通訊 plc 型號：NX1P2-9024D

eds文件請聯系Elite官方技術支持或通過鏈接：下載中心_機器人技術-艾利特機器人

2. 操作流程

1.1 軟件需求以及配套文件

所需軟件下圖，Sysmac Studio 可自行百度下載，Network 為 sysmac 的配套軟件無需單獨安裝，注意：軟件版本最好大于等于plc 版本

Network位置找到C盤下歐姆龍安裝目錄軟件所在位置：Omron\SysmacStudio\StartMenu\Sysmac Studio\Network Configurator for EtherNetIP

1.2 硬件連接

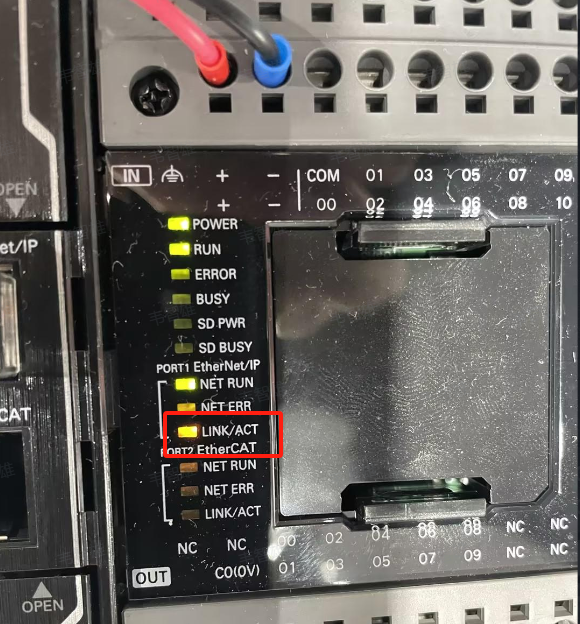

PLC連接 24V 以及 0V，將網線插入 EtherNet/IP 口，另一端連接至機器人控制柜網口或交換機

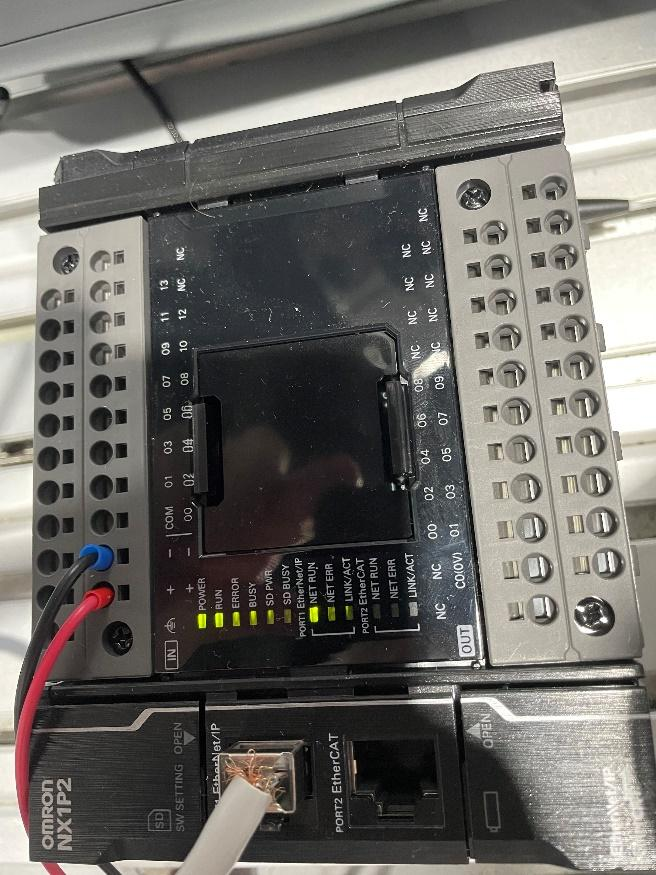

plc電源接線

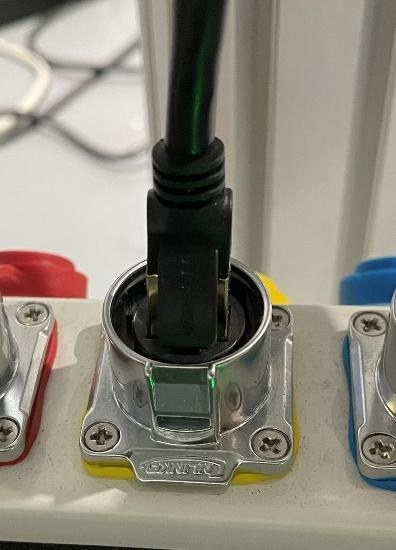

機器人控制柜網口

1.3 Sysmac Studio通訊設置

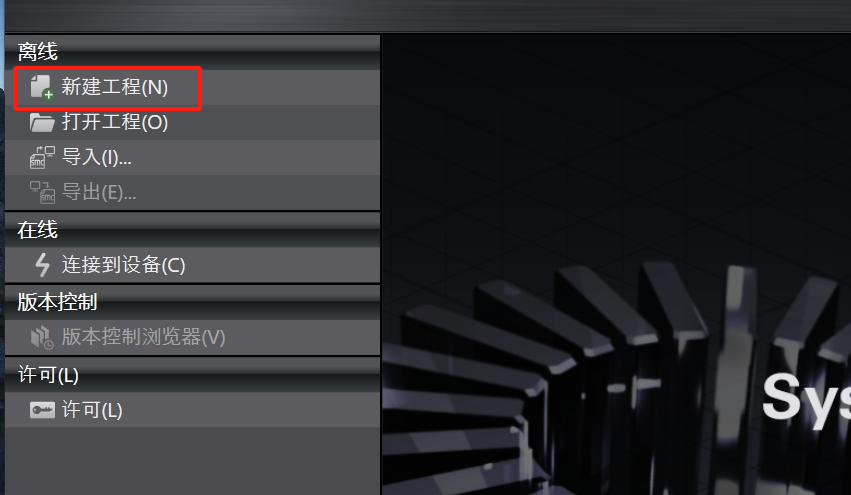

1、下載后安裝既可，打開軟件新建工程

2、選擇對應的plc版本，以及對應的設備型號，點擊創建

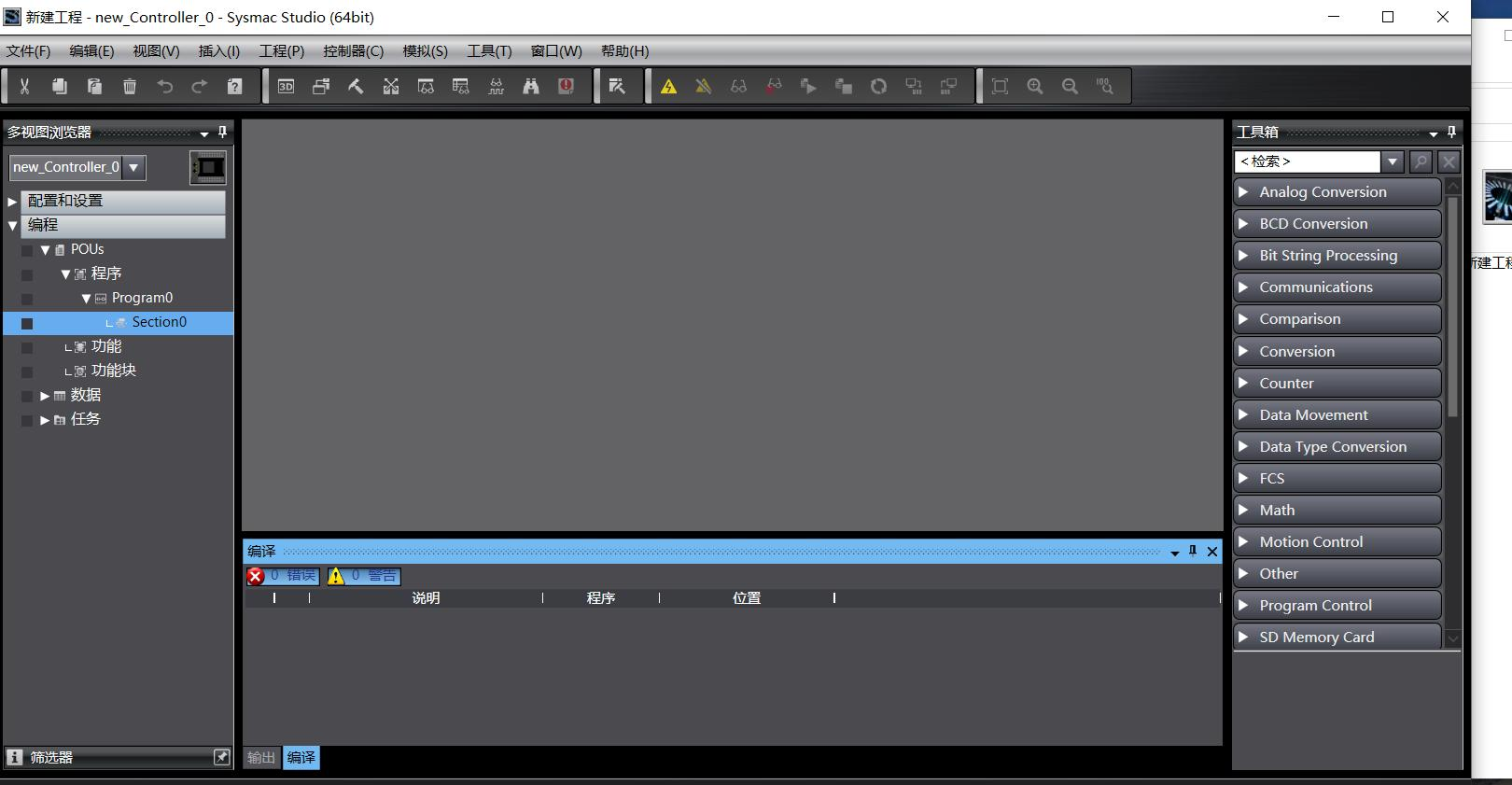

3、創建成功后進入下圖

4、找到控制器，點擊通訊設置

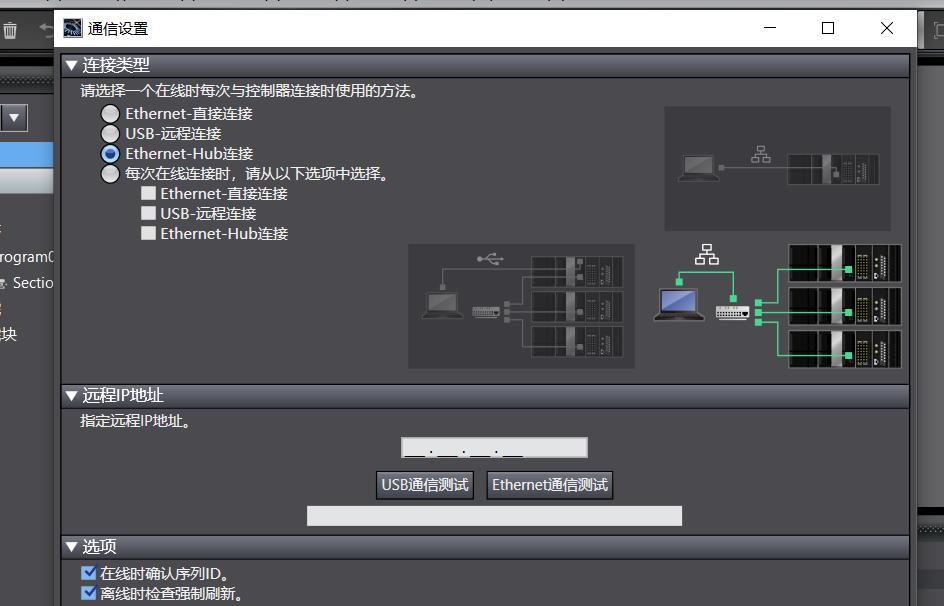

5、選擇Ethernet-Hub連接，并設置遠程IP地址，設置完成后并保證pc與plc在同一網段，點擊Ethernet通訊測試，看看是否連接成功。（歐姆龍plc初始ip192.168.250.1）

1.4 變量建立

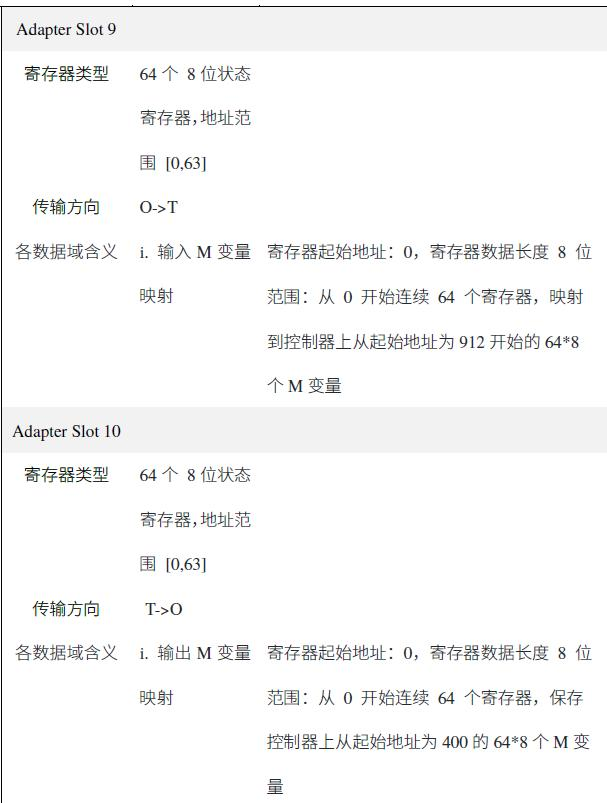

1、艾利特機器人EIP通訊支持10個適配器插槽，對應不同功能，具體請查看艾利特機器人EC系列通訊手冊中第4章Ethernet/IP接口與協議。

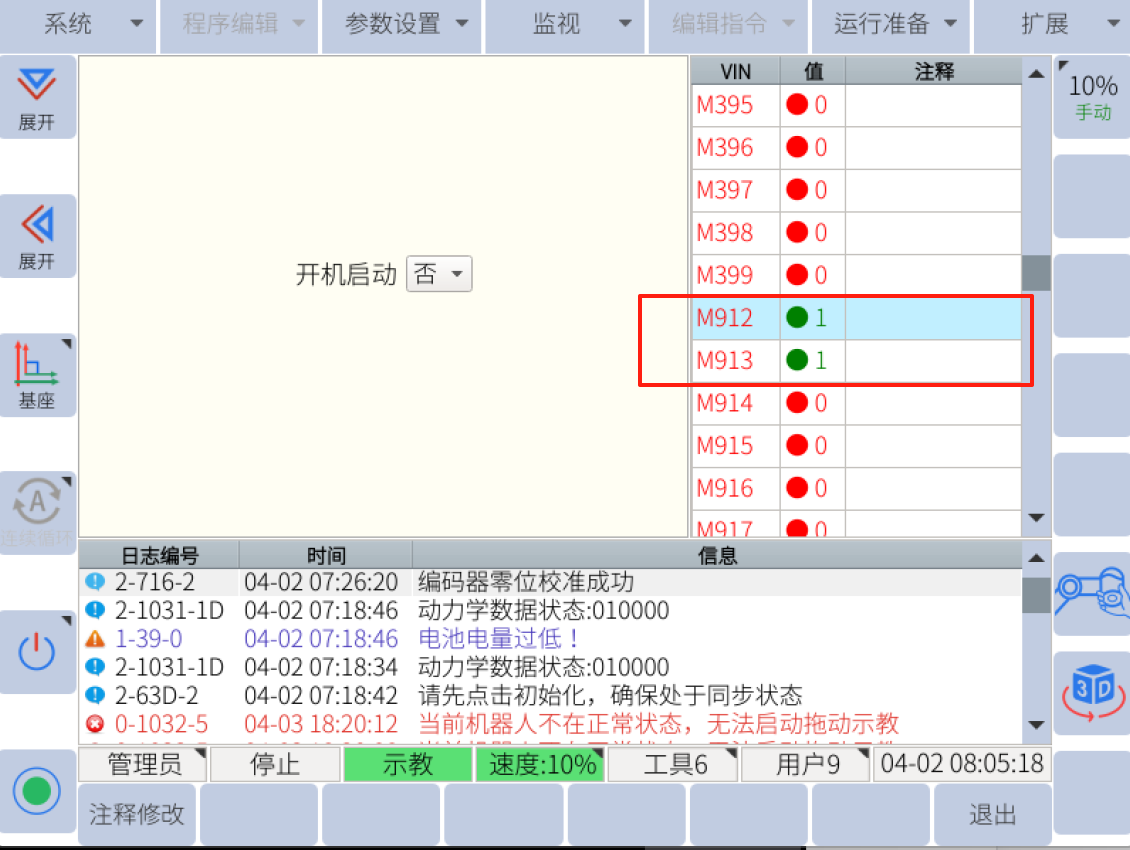

下面以插槽9和10為例，介紹一下全局變量，這兩個插槽主要用來傳輸虛擬輸入輸出。

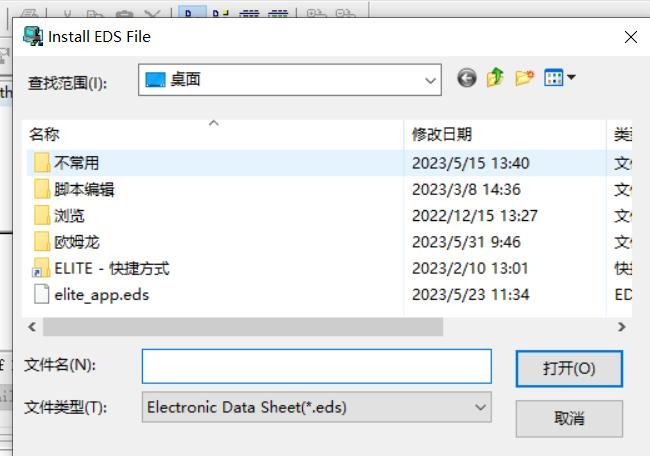

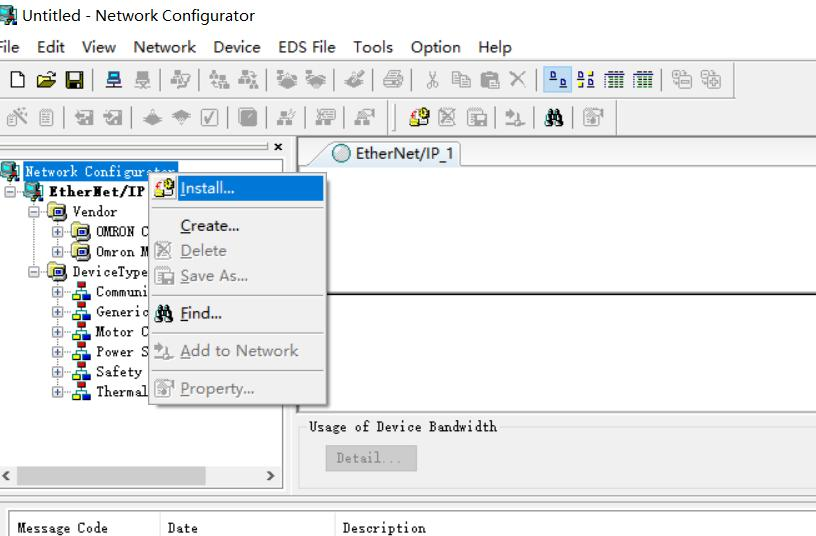

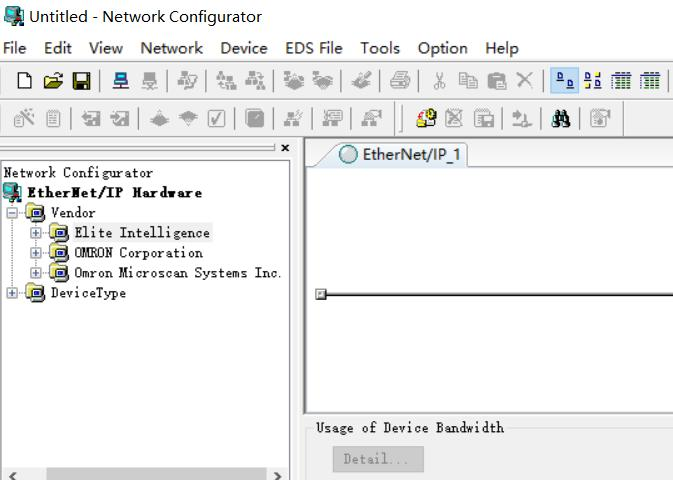

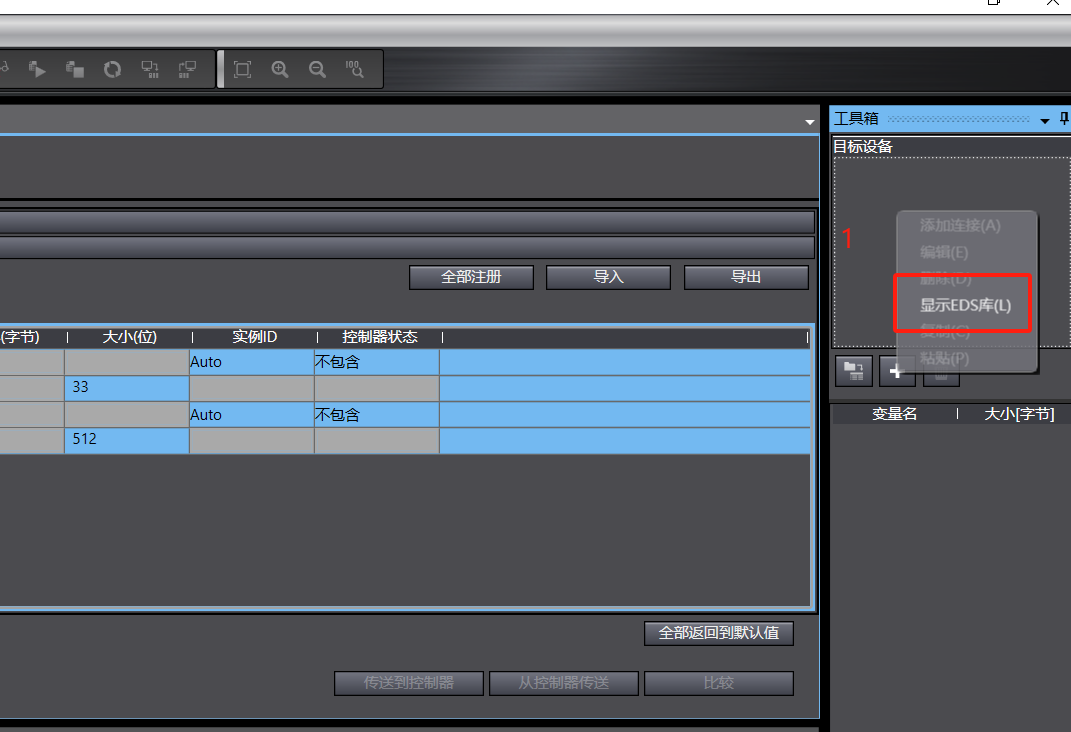

2、首先打開Network，這個軟件可以幫我們看到適配器插槽對應變量的大小，以及目標變量，右擊左邊欄Network Configurator圖標，選擇install，找到對應的EDS文件

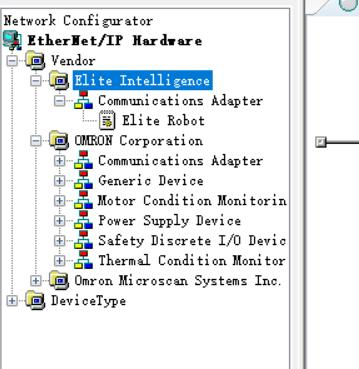

4、雙擊eds文件添加既可，出現提示欄點擊否，添加成功，左側欄 EliteIntelligence

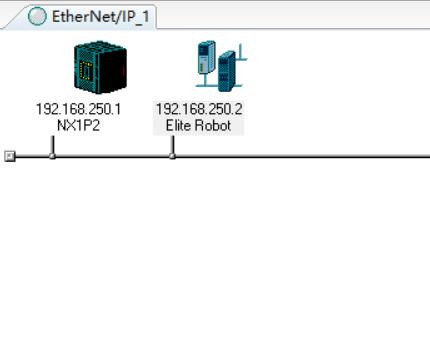

5、在文件夾OMRON中的Communications Adapter找到對應的plc型號的文件，雙擊文件既可加入中間欄，在從Elite Intelligence中找到機器人eds描述文件，雙擊文件既可加入中間欄

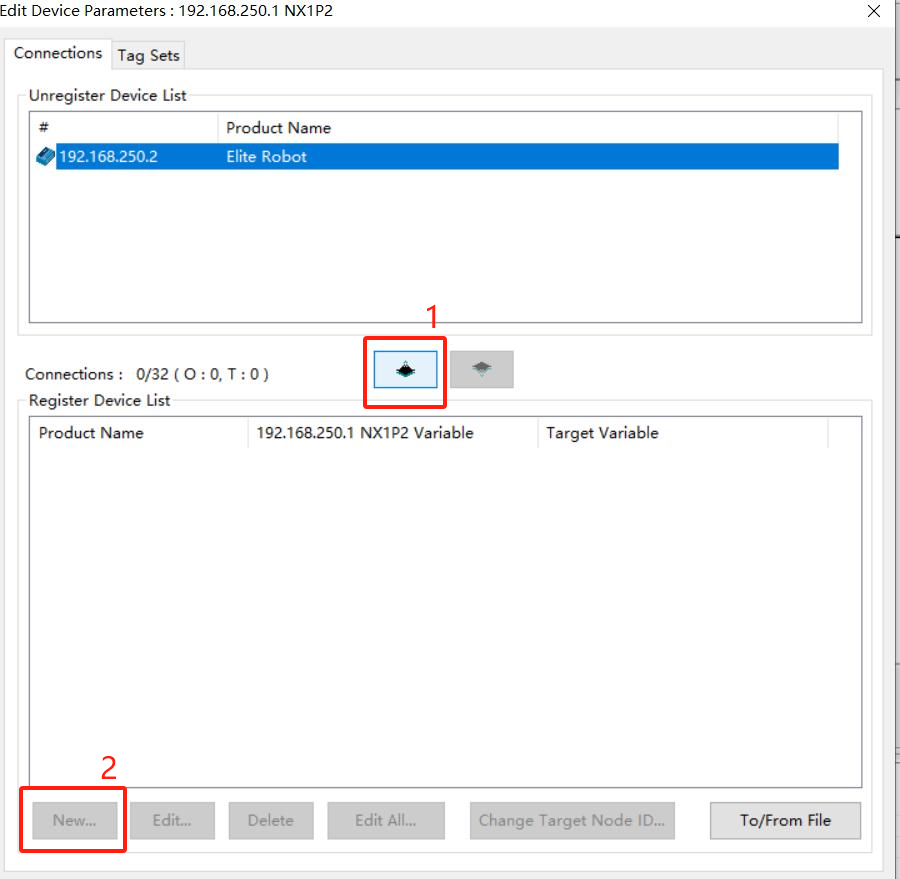

6、添加完成后雙擊plc圖標，點擊向下箭頭，出現下方右圖后，點擊左下角NEW圖標

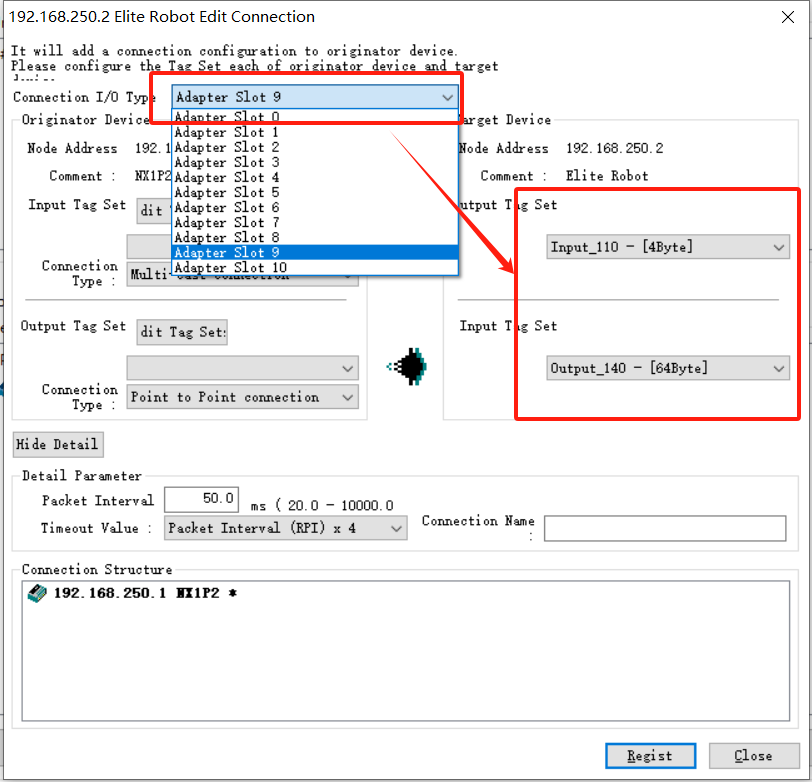

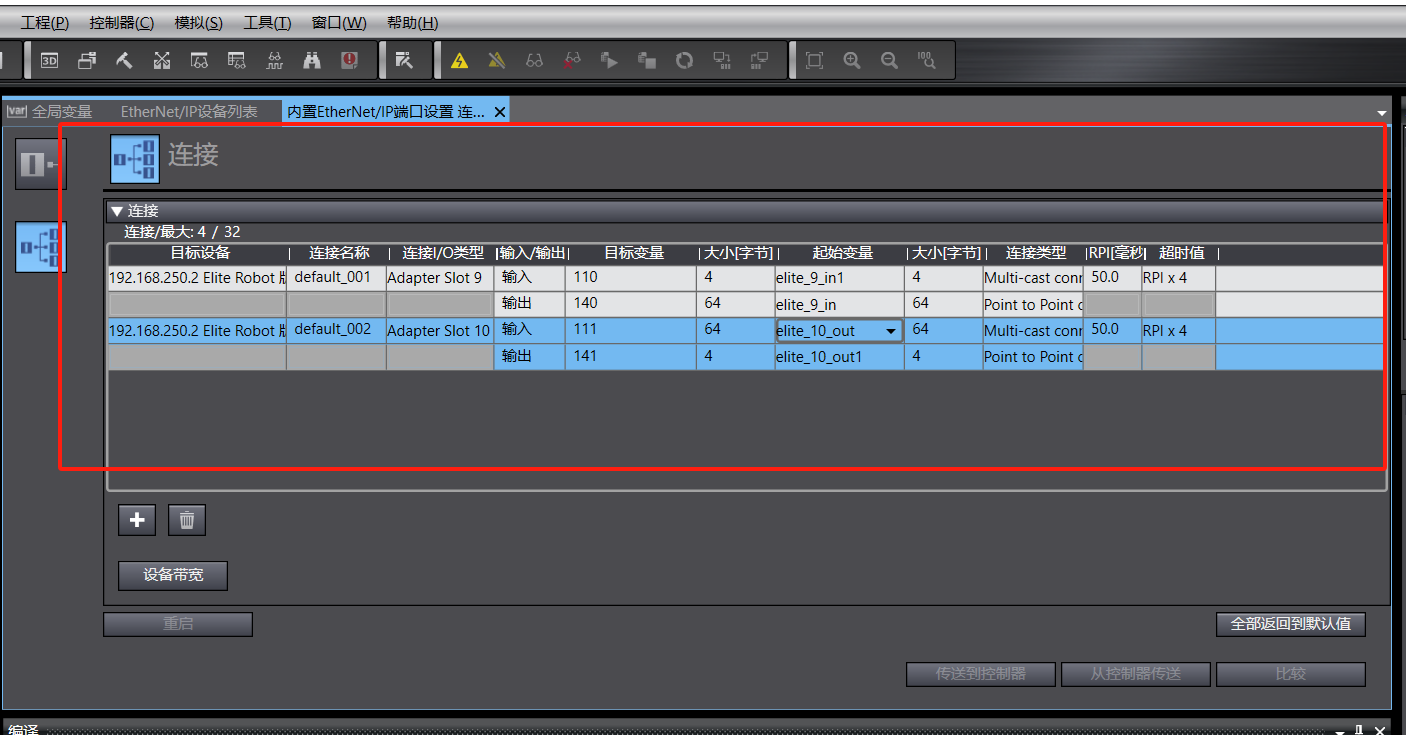

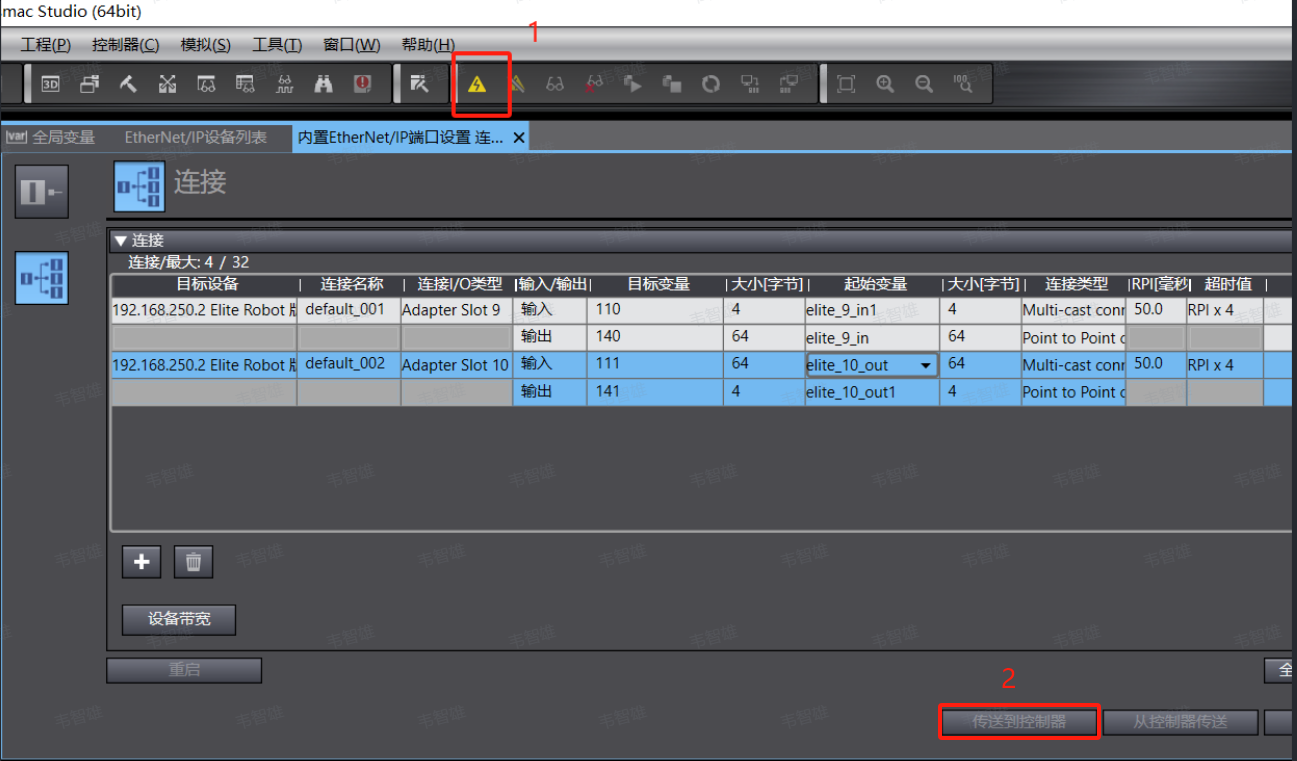

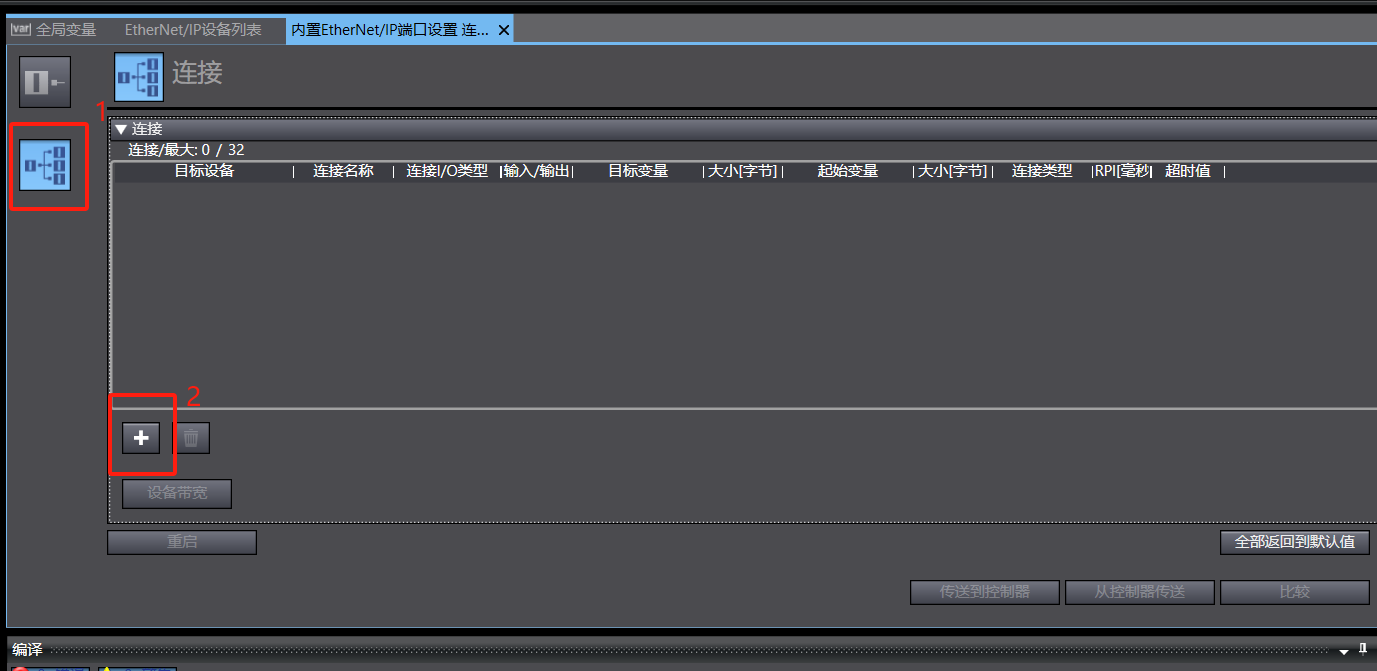

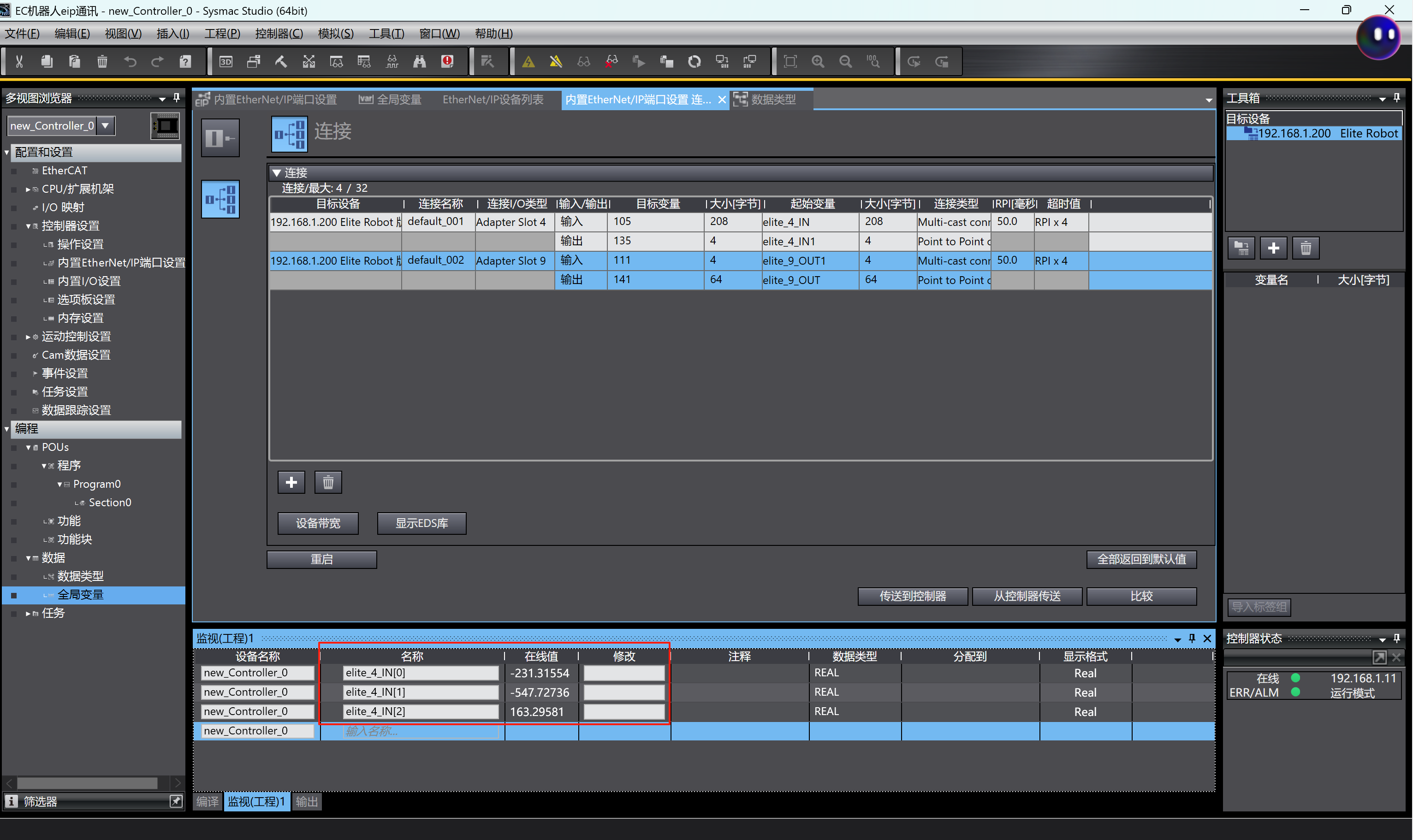

7、出現下圖既可查看對應插槽的目標變量以及需要配置的字節大小，下圖中表示的就是插槽9，對應plc輸出目標變量140變量大小64byte，輸入目標變量110變量大小4byte。

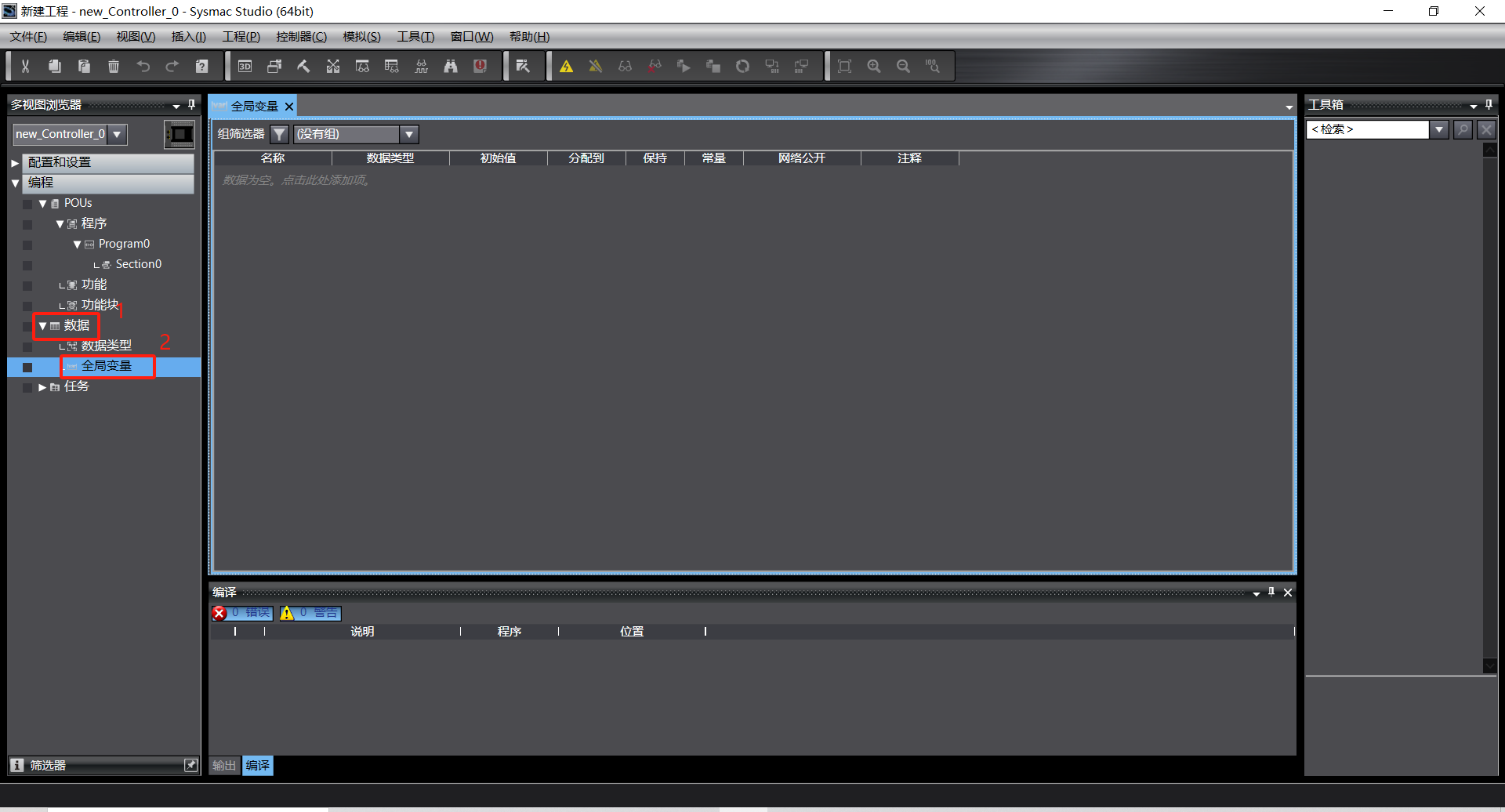

8、Sysmac與plc通訊設置完成后，點擊左側欄數據，找到下面全局變量，雙擊打開

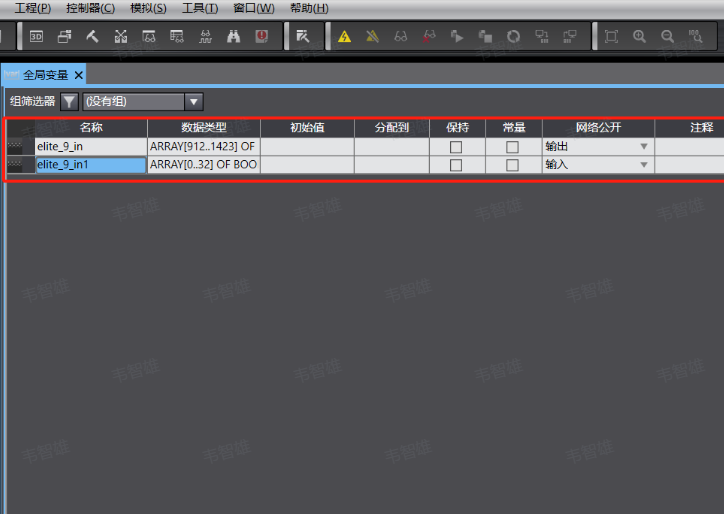

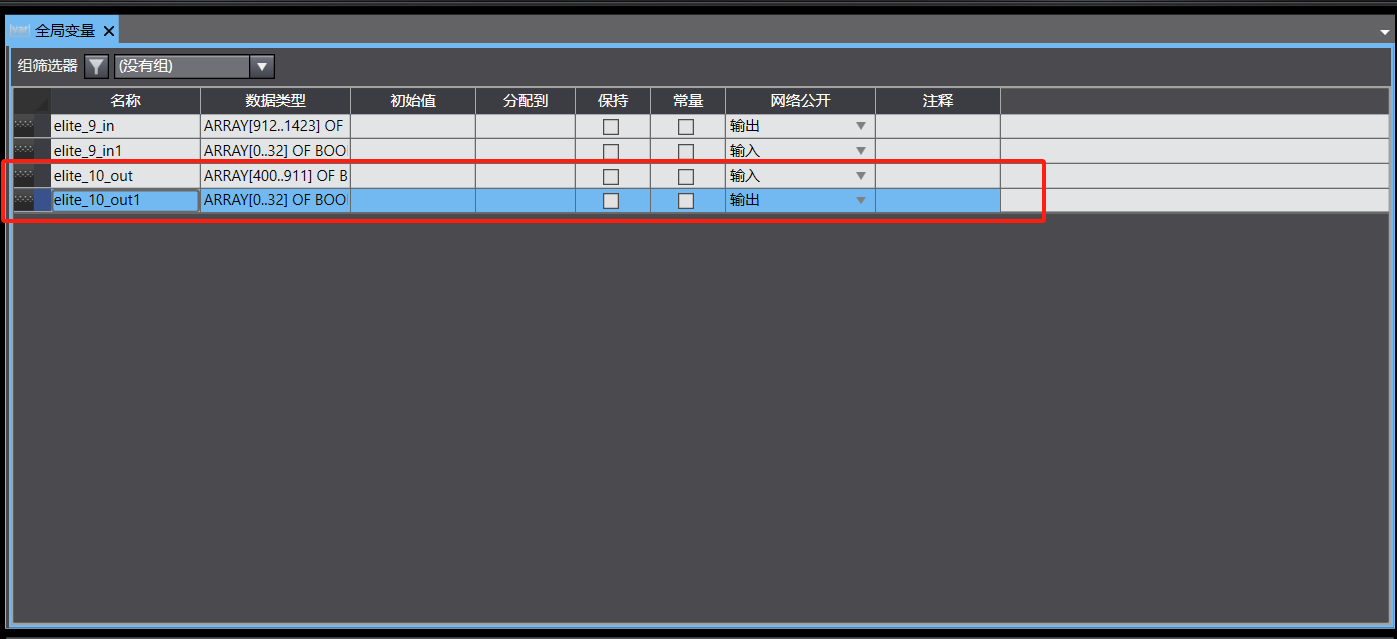

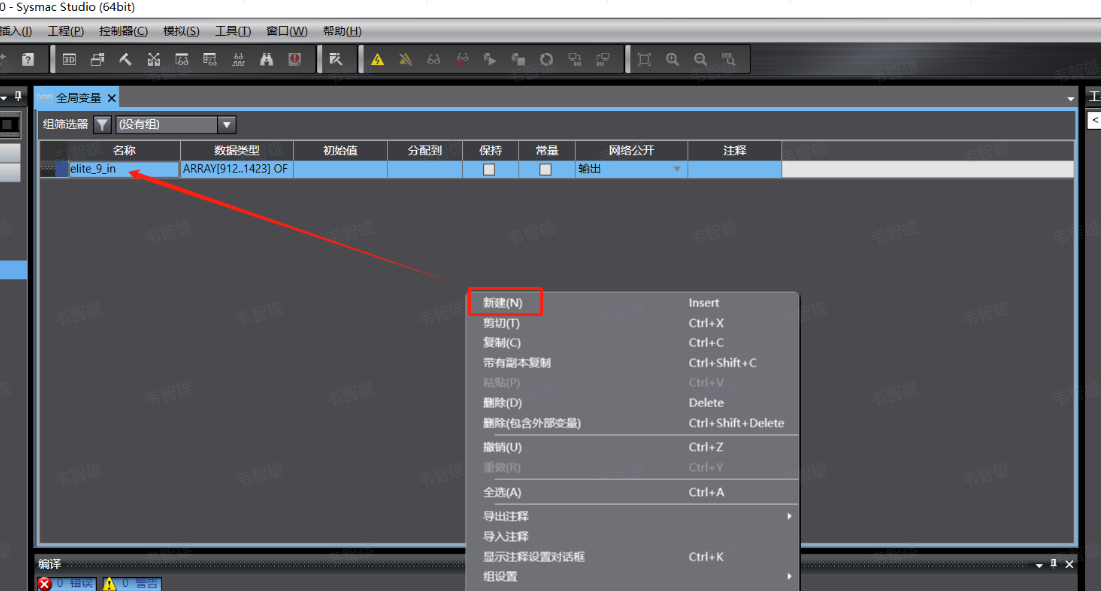

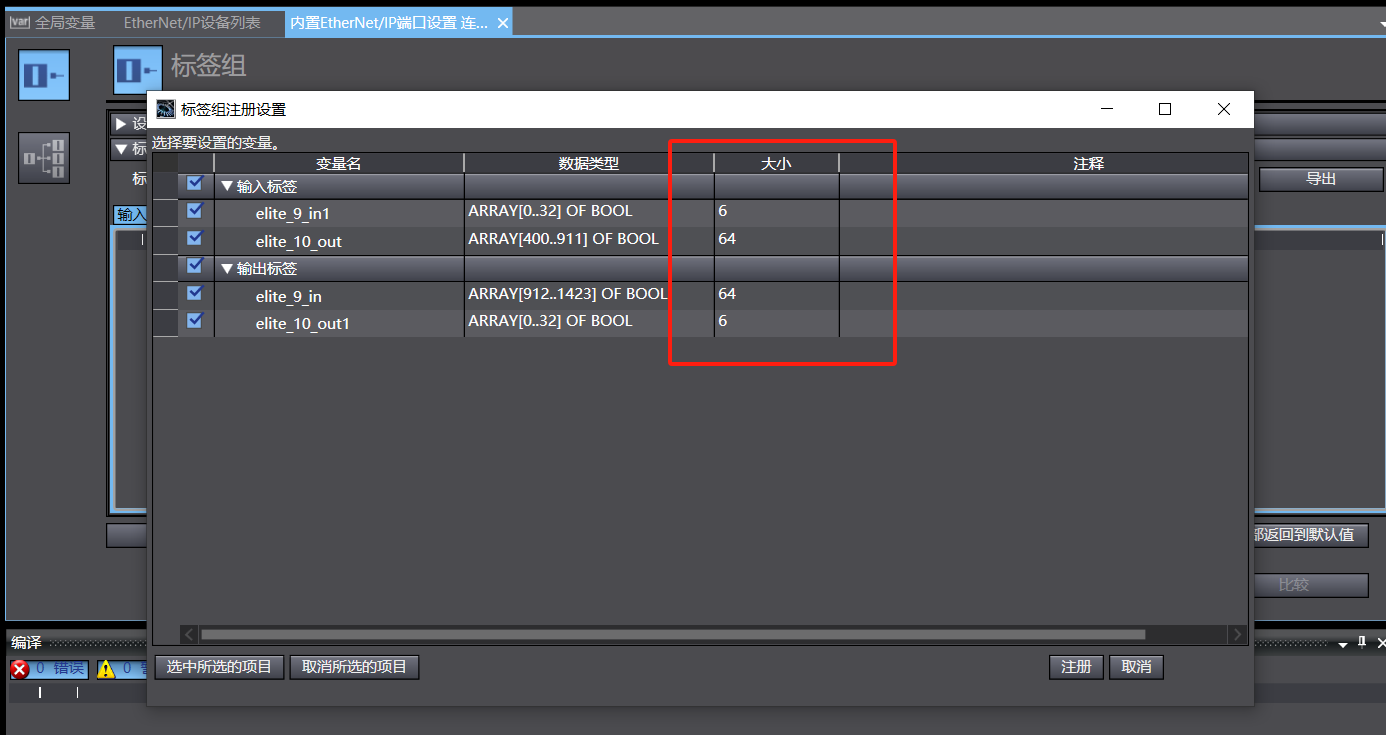

9、點擊空白處，新建全局變量創建插槽9，在數據類型中填入ARRAY[912..1423] OF BOOL，（其中括號內為變量從多少位到多少位，具體可參考通訊手冊，bool代表數據類型，可以按照通訊手冊中來設置大小），網絡公開設置成輸出狀態

10、由于每個插槽都有對應輸入輸出，所以設置完輸出還需要輸入，點擊空白處，新建全局變量，在數據類型中填入ARRAY[0..31] OF BOOL，網絡公開設置成輸入狀態

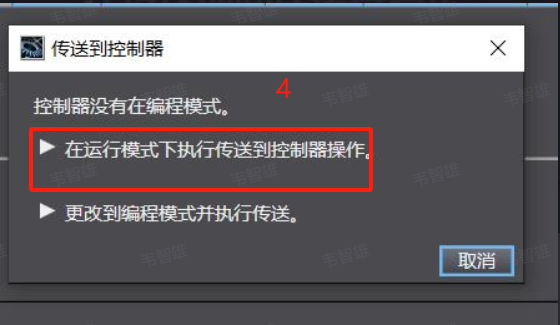

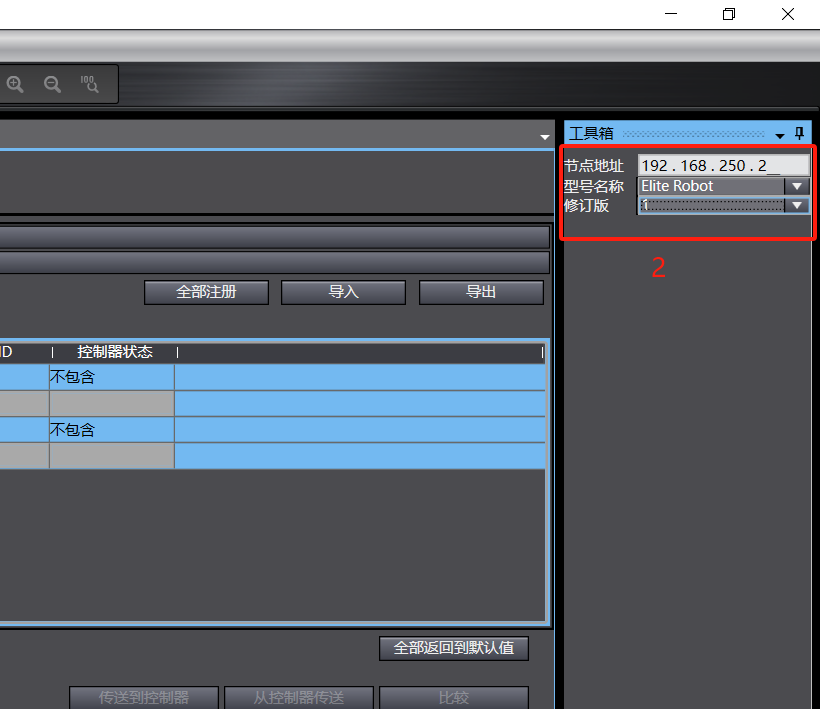

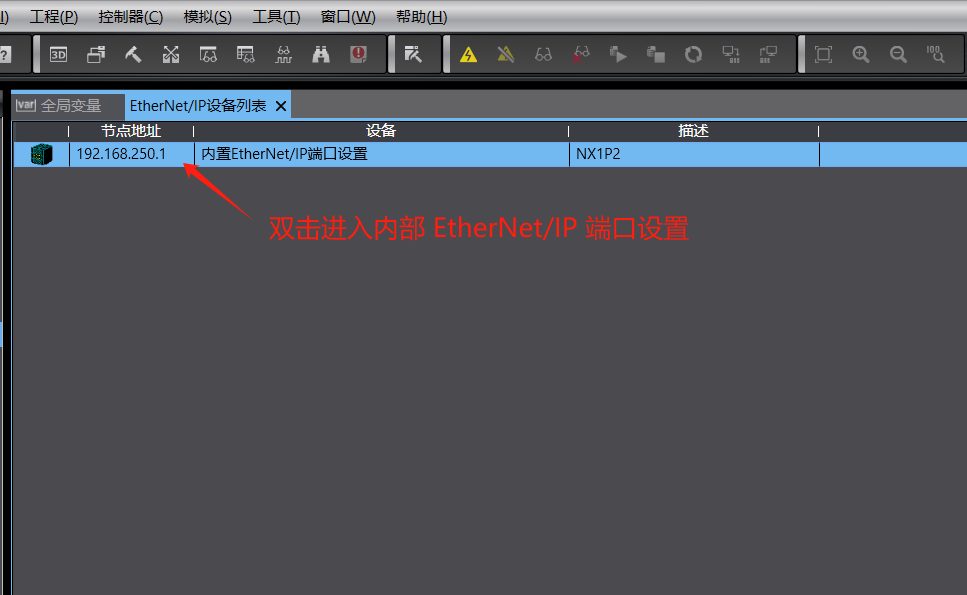

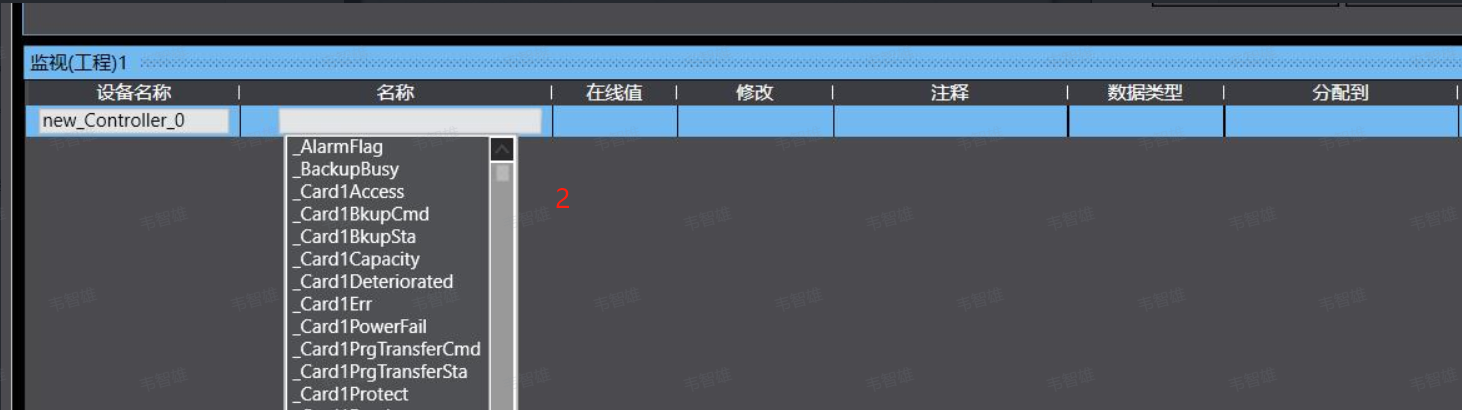

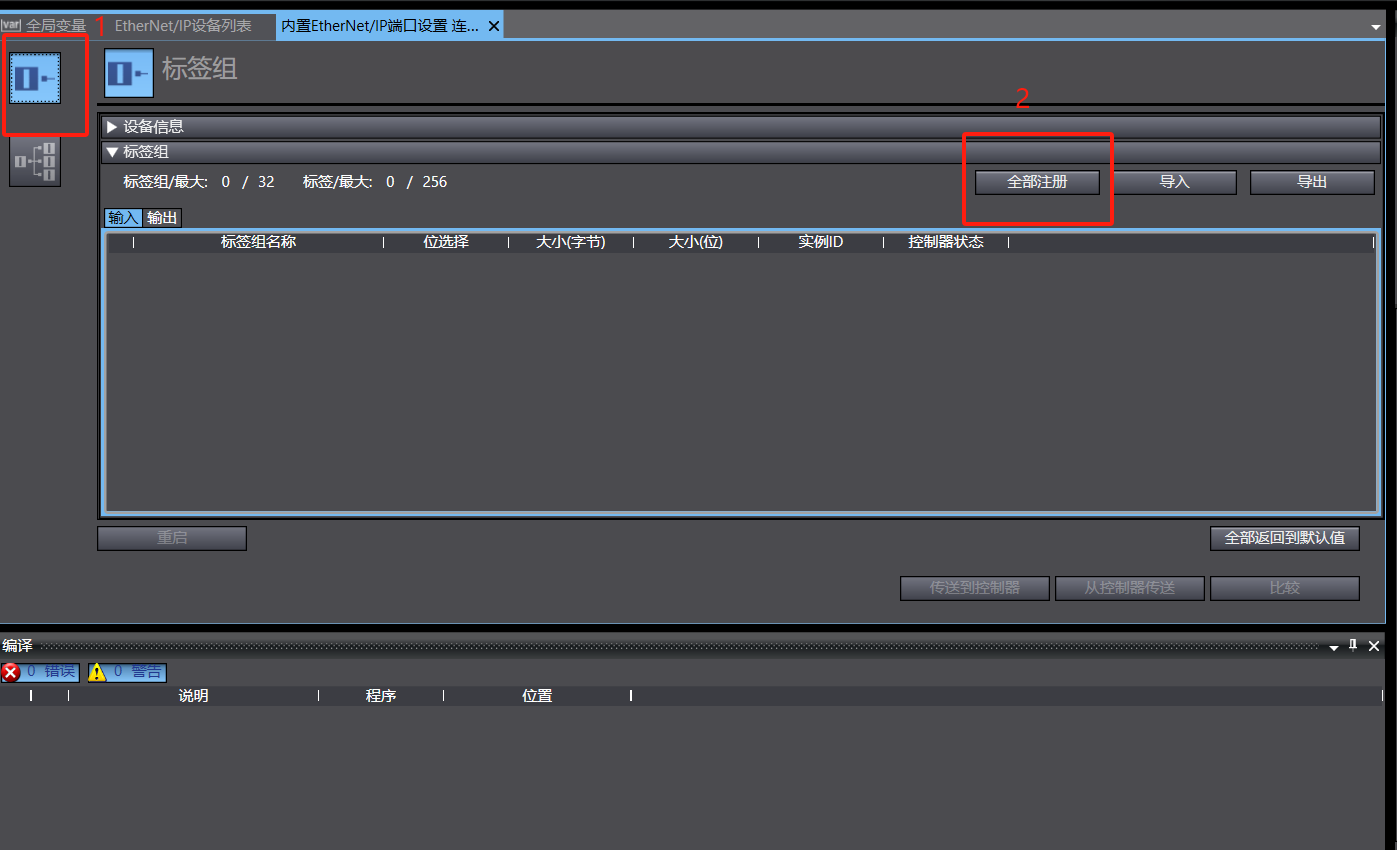

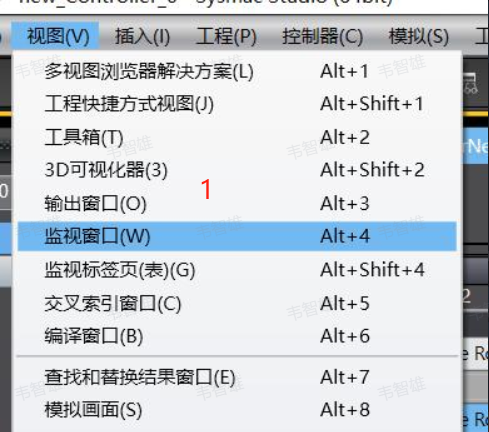

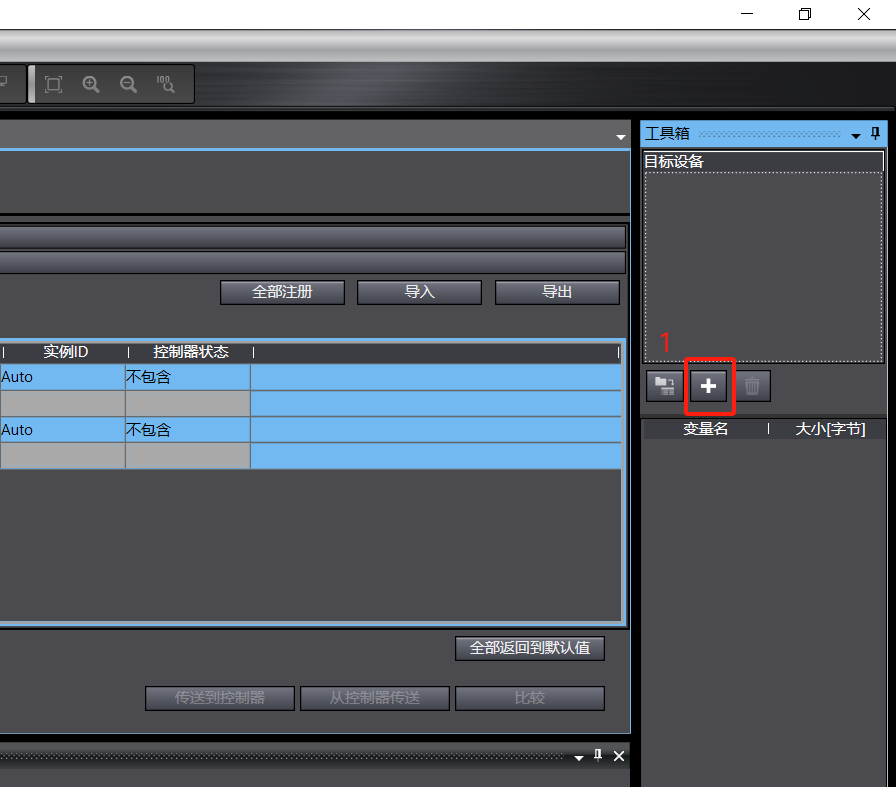

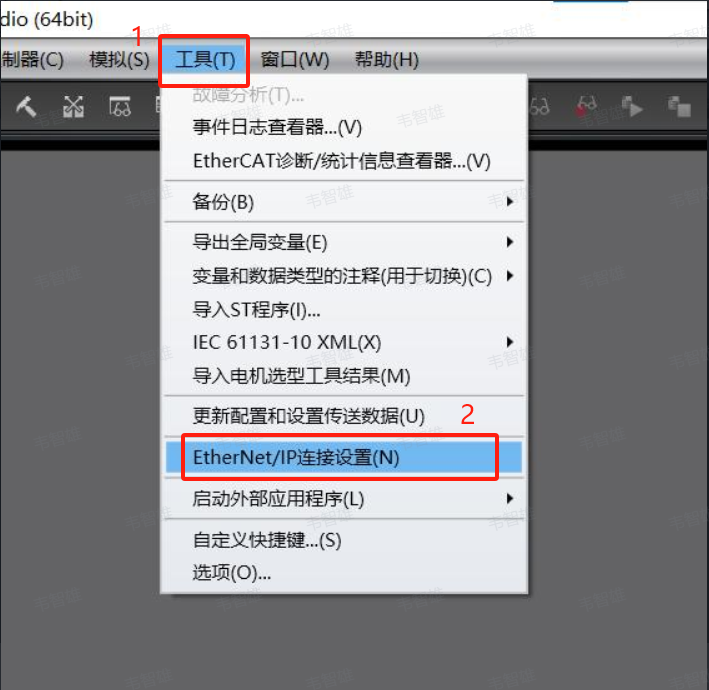

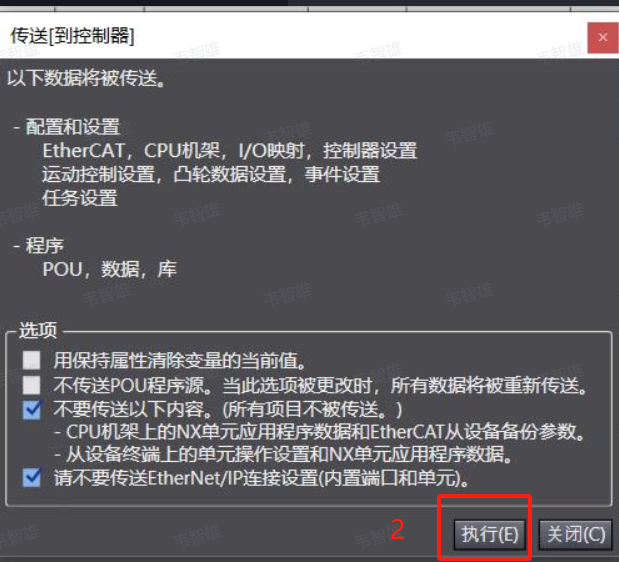

11、續創建插槽 10，點擊空白處，新建全局變量在數據類型中填入 ARRAY[400..911] OF BOOL，網絡公開設置成輸入狀態，再次創建所需輸出，點擊空白處，新建全局變量，在數據 類型中填入ARRAY[0..31] OF BOOL，網絡公開設置成輸出狀態
